OdefiX - Objectifs - Interface graphique - API - GUI

Cette partie présente les bases du fonctionnement de l'interface graphique proposée et illustre, par des exemples de définition d'un système d'eau, différentes fonctionnalités.




L'interface homme-machine proposée vise à répondre de manière générale aux 3 grandes fonctionnalités d'un environnement de modélisation pour l'aide à la décision :

  • la construction de modèles ;
  • la simulation de modèles ;
  • l'évaluation des performances.



L'interface graphique définie sert ainsi à visualiser et modifier les objets de l'application (modèles, documents, composants...) et à naviguer d'un à l'autre. Une fenêtre centrale donne une représentation texte, tableau ou graphique d'un objet sur lequel on peut éventuellement agir.

L'application, bien que portable entre différentes plateformes (utilisation du langage de programmation Java), adopte la configuration classique sous l'environnement Microsoft Windows avec un menu principal, des barres d'outils et une fenêtre principale.

L'affichage de la fenêtre principale est conditionné par les onglets du bas permettant de choisir entre un mode texte, tableau ou graphique. La Figure C1.1 présente les vues sous forme tableau et graphique d'un même système d'eau.

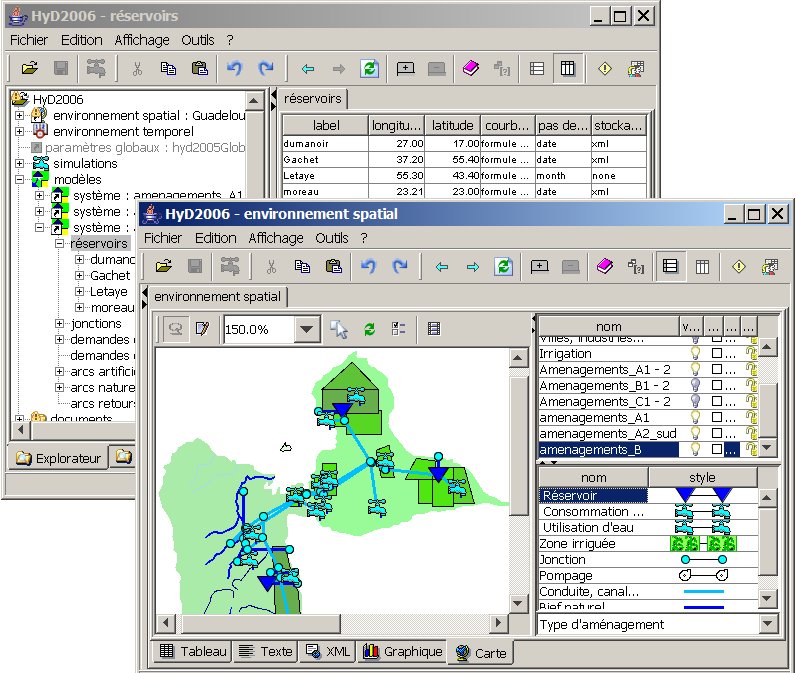

Figure C2.1. - Explorateur, vues sous forme Tableau et Carte

L'interface proposée permet de :

  • définir des modèles, des documents sous forme d'objets structurés ;

  • faciliter la sélection de ces objets à partir d'un explorateur ou par lien (menu contextuel Objet) dans une fenêtre de Vue ;

  • visualiser les objets sous différentes facettes (description, définition, validité, résultats divers, etc) sous forme de Tableau, Graphique, Carte, etc.






Le menu et la barre d'outils Affichage     |    |            permet de visualiser différents aspects de l'objet sélectionné.



  Précédent

affiche l'élément précédent dans l'historique des objets déjà visualisés.

  Suivant

affiche l'élément suivant dans l'historique des objets déjà visualisés.

  Mise à jour

met à jour l'affichage de la vue courante.

  Nouvel onglet

visualise l'objet dans un nouvel onglet.

  Fermeture onglet

ferme l'onglet de vue actif.

  Descriptions

visualise les descriptions des propriétés de l'objet actif.

  Attributs

visualise les attributs de l'objet actif.

  Définition complète

affiche la définition complète d'un objet. Pour détailler une caractéristique, il suffit de positionner le curseur sur la ligne correspondante et d'utiliser le bouton Objet du menu contextuel.

  Données par types

affiche des propriétés de l'objet actif en colonnes (une colonne par propriété). L'éditeur de cellule de chaque colonne correspond au type associé (bouton oui/non pour un booléen, choix, éventuellement éditable, dans une liste déroulante, etc).

  Problèmes de définition

affiche les problèmes éventuels de définition correspondant à l'objet actif. Ces problèmes peuvent être des avertissements ou des erreurs. Il suffit de positionner le curseur sur ce problème et d'utiliser le bouton Objet du menu contextuel pour corriger la définition.

  Résultats

affiche les résultats associés à l'objet actif, si ils existent.










Le menu et la barre d'outils Edition     |    permettent les échanges de données entre objets et avec d'autres applications en utilisant le Presse-Papiers du système d'exploitation. Ceci est en particulier utile pour copier des caractéristiques identiques entre composants ou pour coller des définitions ou des résultats dans des traitements de texte ou des tableurs.



  Couper

supprime l'objet(s) sélectionné(s) de leur contenu.

    Copier

copie l'objet(s) ou texte sélectionné(s) dans le Presse-papiers du système d'exploitation.

    Coller

colle l'objet(s) contenu(s) dans le Presse-papiers dans l'élément sélectionné.

    Annuler annule la dernière modification de définition active dans la liste des changements.



    Rétablir

rétablit la modification de définition active dans la liste des changements.






Le menu et la barre d'outils Fichier      permettent l'ouverture et la sauvegarde de documents.

  Nouveau

crée un nouvel environnement vide.

    Ouvrir

donne accès à une boîte de dialogue d'ouverture de fichiers.

    Sauvegarder

donne accès à une boîte de dialogue d'enregistrement de fichiers. Cette commande permet de sauver l'aménagement actif, la simulation courante, etc - voir Les fichiers d'entrées - sorties E1.



La définition se présente sous la forme d'un tableau avec 13 colonnes. La première colonne, non éditable, contient les labels des définitions. Toute cellule correspondant à un champs possède un éditeur spécifique. Une vérification sur la conformité des caractères alpha-numériques et sur un dépassement de bornes éventuel est effectué lors de la validation du champs (lors du passage à une autre cellule ou par action de la touche Enter). Une cellule vide est non éditable.

Vous pouvez obtenir des informations sur la donnée d'une cellule dans le menu contextuel (action du bouton droit de la souris) comme sur l'exemple de la Figure C4.1. Vous disposez ainsi du nom, du type de la donnée, des bornes supérieures et inférieures dans le cas d'une valeur numérique et éventuellement de l'unité dans laquelle cette valeur est exprimée.


Figure C4.1. - Consommation en eau - vue définition

Pour obtenir la description de tous les champs d'une définition, actionner le bouton Niveau 3    de la barre d'outils Vues          , comme l'exemple de la Figure C4.2.

Il peut être plus clair de décrire une variation saisonnière par exemple à partir de sa propre définition, qui précisera explicitement dans ce cas les mois, et permettra d'obtenir la courbe correspondante. A cette fin, il suffit de se positionner sur la ligne à modifier et actionner le bouton Objet    de la barre d'outils Sélection      .


Figure C4.2. - Consommation en eau - vue niveau 3

La définition sous forme texte est moins conviviale que la forme tableau. Mais elle permet une utilisation très souple du Copier - Coller, notamment dans le cas de modifications de propriétés sur plusieurs composants. Pour valider une définition, il faut utiliser la commande Appliquer par l'action du bouton    de la barre d'Outils      .






Tout objet manipulé possède sa propre représentation graphique, qui peut être visualisée à partir de l'onglet du bas Graphique. Cette représentation fait référence à certaines caractéristiques : par exemple les courbes de remplissage d'un réservoir, la variation de la demande pour une consommation en eau - voir Figure C5.1 -, la variation des débits réservés pour un arc naturel, etc.

Sur tous les graphiques, vous pouvez utiliser les fonctionnalités suivantes :



  • effectuer un zoom avec le bouton gauche de la souris et la touche Maj du clavier enfoncés ;

  • obtenir une vue générale du graphique, après un zoom, par action de la touche R du clavier ;

  • modifier une valeur avec le bouton gauche de la souris et la touche Ctrl du clavier enfoncés ; lorsque la valeur est éditable, la modification de la définition est dynamique ;

  • modifier des propriétés du graphique par l'action du bouton droit de la souris ; une fenêtre à onglets permet alors de définir des titres, de modifier des couleurs ou des symboles de courbes, etc.




Figure C5.1. - Consommation d'eau - graphique variation de la demande

Sur les présentations sous forme d'histogrammes en 3 dimensions, comme sur la Figure C5.1, vous pouvez utiliser les fonctionnalités suivantes :

  • effectuer une rotation avec le bouton gauche de la souris enfoncé ;

  • visualiser les valeurs par déplacement de la souris sur le graphique.

Le tableau de ces caractéristiques est obtenu par l'action du bouton Graphe    de la barre d'outils Vues (voir la Figure C5.2). Les définitions sont éditables.

Ces définitions sont également placées dans le Presse-Papiers de l'environnement graphique par exemple Microsoft Windows. Les graphiques peuvent ainsi être obtenus à partir d'un tableur du type Microsoft Excel en utilisant simplement le bouton Coller  . Ce fonctionnement de type Copier  - Coller   est généralisé à toute l'interface, il est ainsi possible d'exporter mais aussi d'importer des données d'autres applications.

Figure C5.2. - Consommation d'eau - vue tableau graphique




La représentation graphique d'un système d'eau est géoréférencée et utilise des fonds cartographiques plus ou moins riches rangés par couches comme présenté sur la Figure C6.1.

Figure C6.1. - Système d'eau - représentation graphique

L'utilisateur dispose de très nombreuses fonctionnalités afin d'adapter la vue du système en fonction de son attente du moment. Il est ainsi possible de :

  • détailler et cadrer les vues, par des zooms et des déplacements panoramiques, sans déformation grâce au traitement vectoriel - boutons      et menu contextuel -

  • définir les couches graphiques à afficher, correspondant à un classement des objets par thèmes, jouer sur l’opacité des couches pour visualiser de l’information correspondants à des objets superposés

  • visualiser les objets d’une couche suivant le classement d'une information associée, par exemple types d'objets ou classes de valeurs. On peut ainsi décliner les vues suivant différentes légendes : régions, relief ou pluviométrie annuelle pour la couche Physique de notre exemple.

  • réaliser une animation graphique si l'on utilise de l'information temporelle (voir Figure C6.2). Un lecteur d'animation affiche le pas de temps courant visualisé, permet de lancer/interrompre l'animation, passer au pas de temps suivant, etc.

  • visualiser l’information associée à un objet d’une couche. Cette information peut être du texte, des valeurs numériques (simples ou des chroniques), des dates, des adresses de ressources locales ou internet pour l'affichage de documents, d'images, etc.

De manière pratique, sur la couche de l'aménagement actif, vous pouvez utiliser les fonctionnalités spécifiques suivantes :

  • sélectionner un composant par l'action du bouton gauche de la souris puis visualiser sa définition par l'action du bouton Objet    de la barre d'outils Sélection ;

  • déplacer un composant par l'action du bouton gauche de la souris et la touche Ctrl du clavier enfoncés sur l'objet sélectionné et relachés sur la position finale souhaitée ;

  • créer un nouveau composant par l'action du bouton Ajouter composant    de la barre Outils       ; ce composant est obtenu par copie de l'objet sélectionné préalablement par l'action du bouton gauche de la souris ou par une sélection antérieure ;

  • ajouter un arc par l'action du bouton gauche de la souris et la touche Alt du clavier enfoncés sur le noeud amont et relachés sur le noeud aval. L'arc est obtenu par copie du lien sélectionné préalablement par l'action du bouton gauche de la souris ou par une sélection antérieure.


Figure C6.2. - Pluies annuelles - animation graphique




Les résultats constituent une des vues les plus intéressantes d'une définition. Il s'agit de manière générale de représenter les conséquences de l'utilisation de la définition de l'objet manipulé ou de mieux cerner cette définition.

Ainsi, sur l'exemple de la Figure C7.1, la vue Résultats d'une demande en eau, définie par les volumes en hm3 pour chaque mois de l'année, est constituée par la variation saisonnière mensuelle du débit fictif continu en m3/s et dam3/jour et par les moyennes interannuelles correspondantes.


Figure C7.1. - Demande en eau - vue résultats

Il est possible de visualiser les variations décadaires (Figure C7.2) ou journalières des demandes, à partir de la ligne de label decade ou date, par action du bouton Définition    de la barre d'outils Sélection      , ce qui permet de vérifier le mode d'interpolation employé.


Figure C7.2. - Demande en eau - variation décadaire






Evaluation des performances

Vous pouvez visualiser différents résultats de la desserte en eau sur le système ou sur certains composants. Vous avez accès à des chroniques sur des variables du modèle et à des cumuls et des statistiques issus de ces résultats de manière à disposer d'indicateurs synthétiques pour évaluer les performances d'un aménagement.

Ainsi, en mode Graphique sur le système d'eau, l'action du bouton Résultats    de la barre d'outils Vues affiche une fenêtre du type présentée sur la Figure C8.1..

Figure C8.1. - Système d'eau - graphique résultats globaux

Dans le mode tableau ou texte, la commande Résultats    de la barre d'outils Vues appliquée sur le système d'eau vous permet de disposer de :

  • résultats globaux sur les déficits de demande en eau où nous distinguons demande consommatrice (C), demande d'utilisation (U) et demande écologique (E) qui correspond aux débits réservés dans les arcs naturels

  • accès, par l'action du bouton Objet   , aux chroniques relatives aux résultats précédents soit en valeurs absolues, soit en pourcentages.

  • cumuls saisonniers des demandes et déficits pour les consommations d'eau (C), les besoins d'utilisation (U) et les besoins écologiques (E). Sont également cumulés mois par mois les apports et les sorties naturels du système.

  • comparaisons sur la desserte des demandes (consommations en eau et utilisations d'eau) à partir des valeurs de pourcentages et des dates sur leur déficit total, leur déficit max annuel, leur plus long déficit et leur déficit max mensuel. Vous pouvez directement accéder aux résultats d'une demande particulière par l'action du bouton Objet    sur l'un des éléments de la liste.

Les nombreuses fonctionnalités de la vue graphique d'un système d'eau facilitent grandement l'évaluation des performances d'une alternative d'aménagement ou de gestion. En un "coup d'oeil", il est ainsi possible de repérer les demandes ayant connu des déficits et de qualifier ces pénuries dans l'espace.

Vous pouvez ainsi choisir de visualiser les aménagements suivant différents aspects à partir du choix des légendes liées à des résultats caractéristiques : déficit moyen, déficit maximum annuel (voir Figure C8.2.), plus long déficit, déficit maximum mensuel, retour déficit annuel > 0%, retour déficit annuel > 5%, retour déficit annuel > 25%, déficit annuel.

La possibilité de réaliser des animations est un plus pour mieux évaluer la desserte en eau et détailler les chroniques annuelles de pénuries, les situations extrêmes, etc.

Il est possible de superposer les couches et jouer sur les transparences pour comparer des simulations.

Figure C8.2. - Aménagements - Graphique déficits max annuels




Diverses fonctionnalités de définition d'un système d'eau ont été examinées. Mais il est important de préciser comment est assurée la persistance de ces définitions.

La sauvegarde et l'ouverture de fichiers s'effectuent très classiquement, par l'action des boutons Sauvegarder et Ouvrir ou à partir du menu Fichier, à l'aide d'une boîte de dialogue comme présentée sur la Figure C8.1.


Figure C9.1. - Système d'eau - sauvegarde

Suivant l'extension adoptée, le stockage s'effectue suivant divers formats :

  • L'extension hyd correspond à un stockage sous forme binaire, qui utilise le mécanisme de persistance du langage Java. C'est le moyen le plus performant. Voir Les entrées-sorties : les fichiers .

  • L'extension txt correspond au stockage de la définition complète du système d'eau sous forme de texte ASCII au format libre, utilisant les tabulations comme séparateurs. Il permet un échange aisé avec les tableurs par exemple. Voir Les entrées-sorties : les fichiers.

  • L'extension xmd correspond au stockage de la représentation graphique des systèmes au format défini par ActiveMap. Voir Les entrées-sorties : les fichiers .

On peut aisément ajouter d'autres formes de stockage pour des besoins nouveaux.
